KJ、KM、KL系列单线递进式分配器(7~21MPa)

您的当前位置: 首 页 >> 产品中心 >> 单线分配器

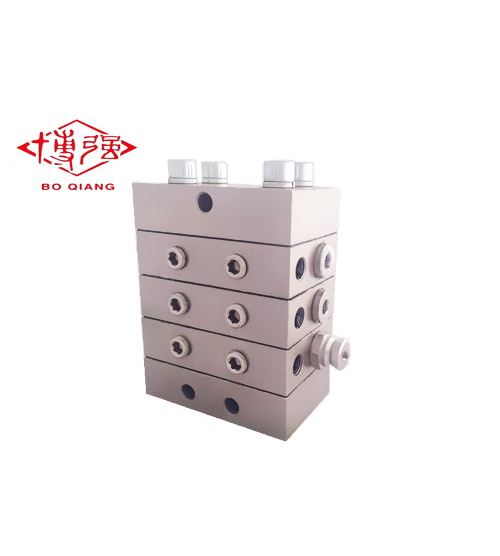

KJ、KM、KL系列单线递进式分配器(7~21MPa)

  • 所属分类:单线分配器

  • 点击次数:
  • 发布日期:2018/06/30
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍
一、概述
KJ、KM、KL系列单线递进式分配器,适用于润滑点密集、耗脂量不同,给油频繁单线集中润滑系统中,组成子母式分配系统实现分区控制进行润滑的场合。
KJ、KM、KL系列单线递进式分配器,它由中碳合金结构钢制造的供给体、端部体和3~8片根据设计需要所确定的给油量和出油口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面,在上面还设置有预备出口,各中间体的出油口内均装有止回阀,能彻底防止因润滑点背压作用而产生润滑脂的逆流,保障了各出油口的给油量定量、准确。
启东市博强冶金设备制造有限公司

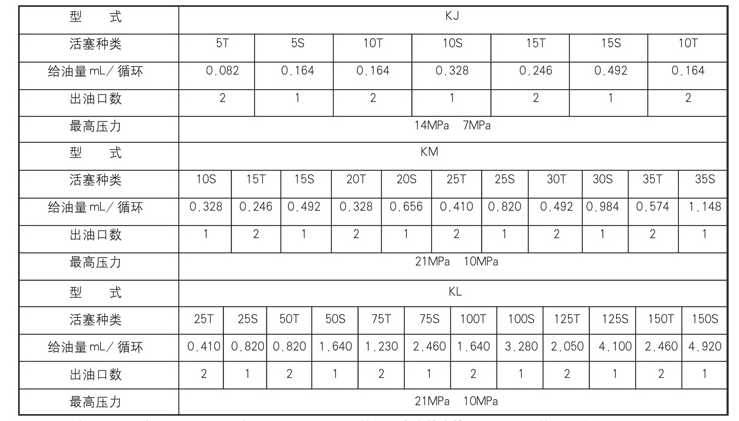

二、技术参数

启东市博强冶金设备制造有限公司

适用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂或粘度等级大于N120的润滑油:
适用环境温度为-10℃~80℃。


三、动作说明


启东市博强冶金设备制造有限公司

1、通过润滑泵加压送出的润滑剂,经供给口流入按图示箭头方向分别推动活塞A、B、C 动作。此时活塞A、B左腔在油压的作用下处在右位不动,活塞C右腔进入压力,油开始向左移动。启东市博强冶金设备制造有限公司3、流入的润滑剂推动活塞B向左移动,左腔的润滑剂压向NO.2吐出口经外部配管送向润滑点。当活塞B运动至左极限时活塞A 右腔开始进入润滑剂。
启东市博强冶金设备制造有限公司2、流入的润滑剂推动活塞C向左移动,左腔的润滑剂压向NO.1吐出口经外部配管送向润滑点。当活塞C运动至左极限时活塞B右腔开始进入润滑剂。启东市博强冶金设备制造有限公司4、流入的润滑剂推动活塞A向左移动、左腔的润滑剂压向NO.3吐出口经外部配管送向润滑点。当活塞A运动至左极限时活塞C右腔开始进入润滑剂。


启东市博强冶金设备制造有限公司

5、流入的润滑剂推动活塞C向右移动、右腔的润滑剂压向NO.4吐出口经外部配管送向润滑点。当活塞C运动至右极限时活塞B左腔开始进入润滑剂。

启东市博强冶金设备制造有限公司

6、流入的润滑剂推动活塞B向右运动、右腔的润滑剂压向NO.5吐出口,经外部配管送向润滑点。当活塞B移动到至右极限时活塞A左腔开始进入润滑剂。

启东市博强冶金设备制造有限公司

7、流入的润滑剂推动活塞A 向右运动、右腔的润滑剂压向NO.6吐出口,经外部配管送向润滑点。当活塞A移动到至右极限时返回到初始1状态,继续重复上述动作。

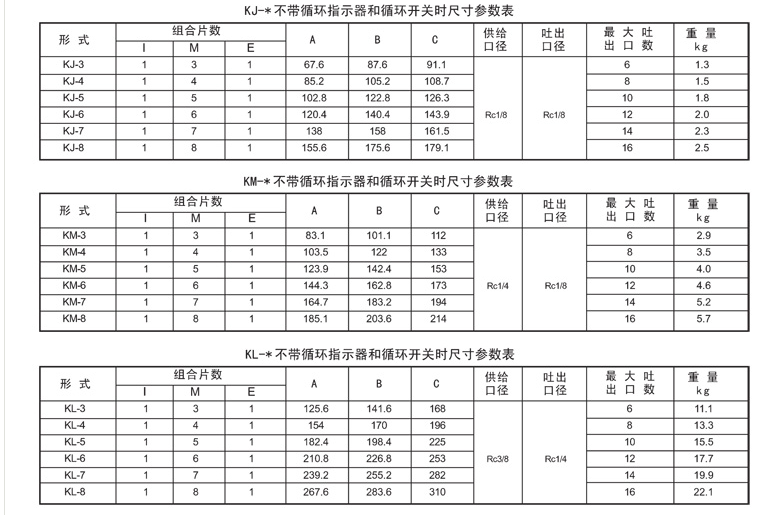

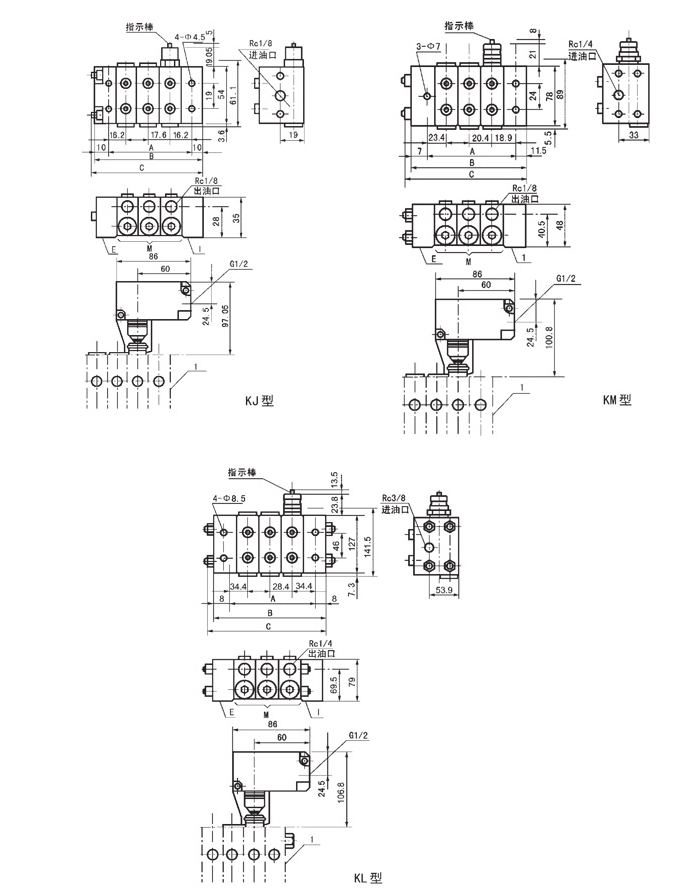

四、外形尺寸

启东市博强冶金设备制造有限公司


启东市博强冶金设备制造有限公司

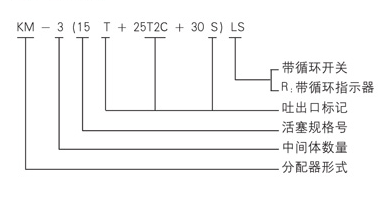

五、型号说明

启东市博强冶金设备制造有限公司

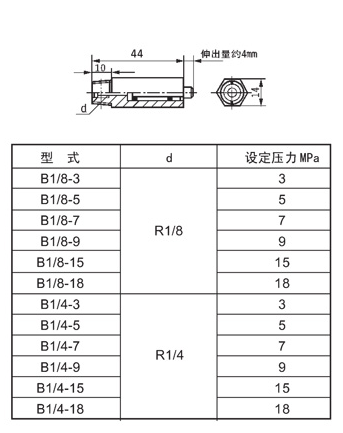

六、超压指示器

安装于分配器的预备出口,当润滑点或管路阻塞时,压力升高超过规定值时,指示器外部稍伸出。通过系统发出的故障信号,现场查找指示器有否伸出就可直接查到所阻塞的部位。

启东市博强冶金设备制造有限公司

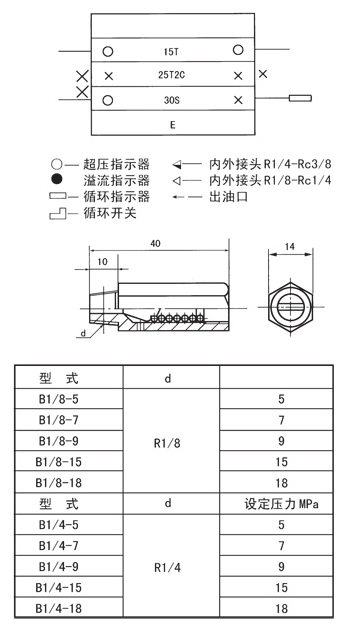

七、溢流指示器
安装于环境恶劣易发生阻塞部位的各分配器预备出口上,当润滑点或管路阻塞时,压力异常升高超过规定值时,分配器被阻塞点的所供脂从溢流口向外溢出,经查看溢流点即为被阻塞的故障点。
只适用于连续作业部位,不许影响其它分配器动作的场合。
吐出口标记说明:
T:为基本标准型,有二个出口分别从中间体二侧出油。
S:只有一个出口(T 型二出口相通),油量是T 型的二倍,左侧或右侧出油均可。
LC:没有左出口,从进油方向看左侧出口与邻接的后一片出口合并油量。
RC:没有右出口,从进油方向看右侧出口与邻接的后一片出口合并油量。
2C:没有出口,左右出口均与邻接的后一片出口合并油量。


八、订货须知
订货时用完整的型号订购并提供联接示意图。
例:KM-3(15T+25T2C+30S)R

启东市博强冶金设备制造有限公司
