YHF型液压换向阀（20MPa）

所属分类：压力操纵、控制、换向阀及其附件
点击次数：
发布日期：2018/06/30
规格：
类型：
在线询价

详细介绍

一、使用条件
用于电动环式集中润滑系统中，把泵输出的润滑脂交替送向两条供油主管。直接由供油主管末端的压力控制阀换向，换向的设定压力可以方便地调整，换向阀结构简单，动作靠谱。

二、技术参数

启东市博强冶金设备制造有限公司

使用介质为锥入度265～385（25℃，150g）1/10mm的润滑脂。

三、型号标注说明

启东市博强冶金设备制造有限公司

四、工作原理

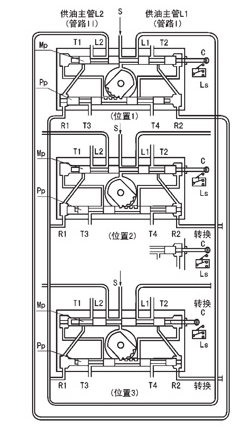

右图是液压换向阀的工作原理示意图。图中T1～4口汇到同一个出口接贮油器。
位置1泵输出的润滑脂，从进油口S经主滑阀MP构成的通路被送向供油主管L1（管路Ⅰ），并且经先导滑阀Pp构成的通路加压力于主滑阀的左端。供油主管L2经T1口向贮油器开放。
供油主管L1的末端与回油口R1连接，当末端的压力超过设定压力，则把先导滑阀推向右侧。
位置2先导滑阀Pp移动到右侧，主滑阀Mp的左腔经T3口向贮油器开放，泵输出的润滑脂加压于主滑阀的右端，将其推向左侧，与主滑阀连接的指示杆上的触头撞击行程开关LS，向电控柜发出信号使泵停止。
位置3主滑阀Mp移动到左侧，完成换向动作，泵再次工作输出的润滑脂经主滑阀构成的通路被送向供油主管L2（管路Ⅱ），供油主管L1经T2口向贮油器开放。

五、外形尺寸

启东市博强冶金设备制造有限公司

六、使用说明

YHF-L1型阀与流量585mL/min的泵相配，安装于底板上。YHF-L2型阀与流量60和195mL/min的泵相配，安装于泵体上。
YHF-L1型阀调整螺丝右旋设定压力调高，左旋调低。YHF-L2型阀右旋设定压力调低，左旋调高。
从泵体上拆卸YHL-L2型阀和拆卸YHF-L1型阀的盖子时，应先将调整螺丝完全松开。
