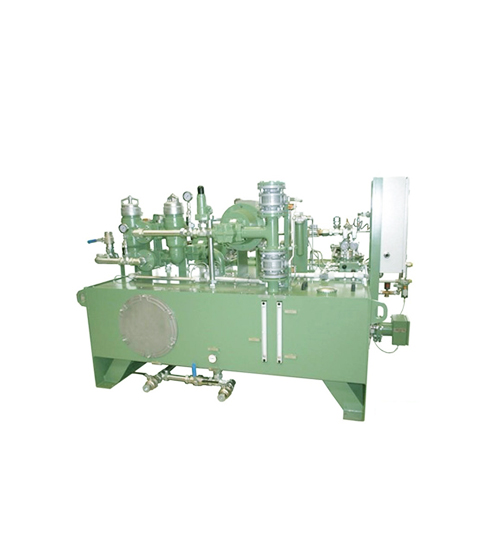

XYHZ型稀油润滑装置(0.5MPa)

XYHZ型稀油润滑装置(0.5MPa)

  • 所属分类:稀油润滑装置及稀油站

  • 点击次数:
  • 发布日期:2018/06/30
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

一、应用范围及结构特点

XYHZ系列稀油润滑装置,适用于冶炼、轧制、矿山、电力、石化、建材等机械设备的稀油循环润滑系统中;其工作介质粘度等级为N22~460的工业润滑油。
Q≤800L/min的装置为整体式结构,在制造厂内组装试验合格后出厂;Q>800L/min的装置为分体式结构,在制造厂内组装试验后解体散件出厂,再到用户现场进行二次组装。Q≥1000L/min的装置,具体结构依据用户要求设计。

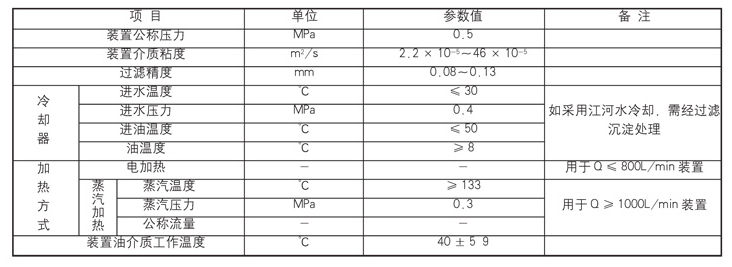

二、技术参数

启东市博强冶金设备制造有限公司

注:表中过滤能力是在过滤精度0.08mm,介质粘度46×10.5m2/s。滤油压差△P=0.02MPa条件下的理论值。

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

注:1、表4、表5中对应下边的螺、齿、摆、代表意义: 螺-用螺杆泵装置;齿-用人字齿轮泵、斜齿轮泵装置; 摆-用摆线齿轮泵装置。
  2、表中: A进-油温控制采用温调阀装置的进水管B4尺寸、H5尺寸。
       B进-油温控制采用温调器装置的进水管B4尺寸、H5尺寸。
  3、仅公称流量Q为 160、200、250、315、400、500L/min六个规格,有采用斜齿轮泵装置。

启东市博强冶金设备制造有限公司

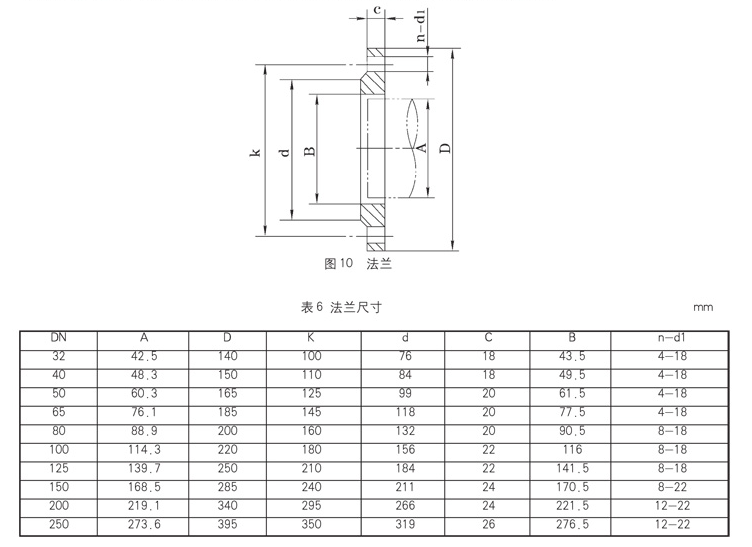

注:法兰尺寸符合GB9119.7的规定。


六、标记方法

启东市博强冶金设备制造有限公司

七、装置标记示例
a)装置,公称流量6.3L/min,用温度调节器调温,供油泵用摆线齿轮泵,用继电器、接触器控制,不带压力罐装置的标记为:
XYHZ6.3-BBT稀油润滑装置JB/T8522-1997
b)装置,公称流量315L/min,用温度调节器调温,供油泵用人字齿轮油泵,用继电器、接触器控制,不带压力罐装置的标记为:
XYHZ315-BRT稀油润滑装置JB/T8522-1997
c)装置,公称流量500L/min,用温度调节器调温,供油泵用斜齿轮油泵,用继电器、接触器控制,不带压力罐装置的标记为:
XYHZ500-BXT稀油润滑装置JB/T8522-1997
d)装置,公称流量1000L/min,用调温阀调温,供油泵用螺杆泵,用PLC控制,带有压力罐装置的标记为:
XYHZ1000-ALPP稀油润滑装置JB/T8522-1997
