焊接式管接头(31.5MPa)

  • 所属分类:管接头

  • 点击次数:
  • 发布日期:2018/06/30
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

一、概述

适用于以油为介质的管路系统用焊接式管接头。公称压力为31.5MPa,工作温度为-25~+80℃。
焊接式端直通管接头、焊接式端直通长管接头、焊接式直通管接头、焊接式直角管接头,焊接式四通管接头,焊接式隔壁直通管接头、焊接式隔壁直角管接头、焊接式分管管接头、焊接式铰接管接头的型式和尺寸按图1~图10 和表1的规定。

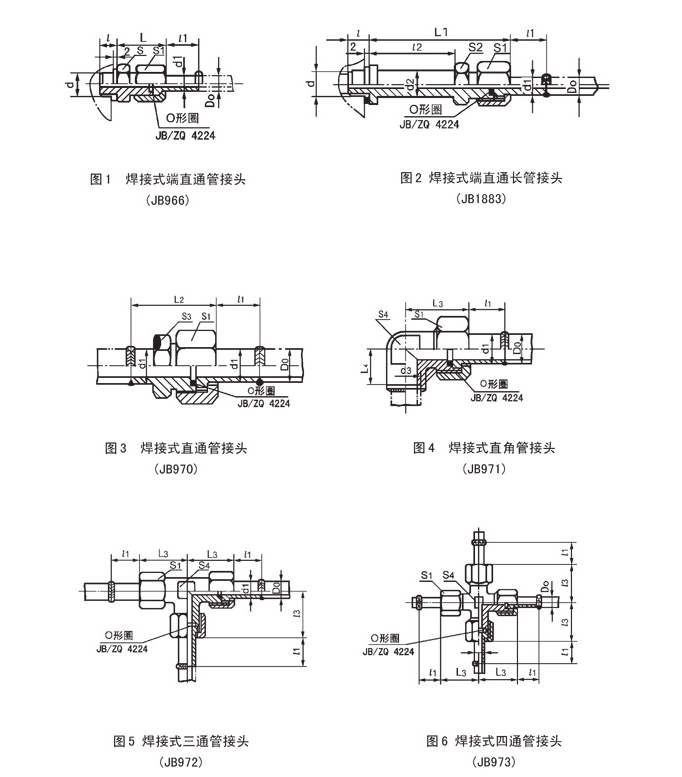

二、结构形式

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司

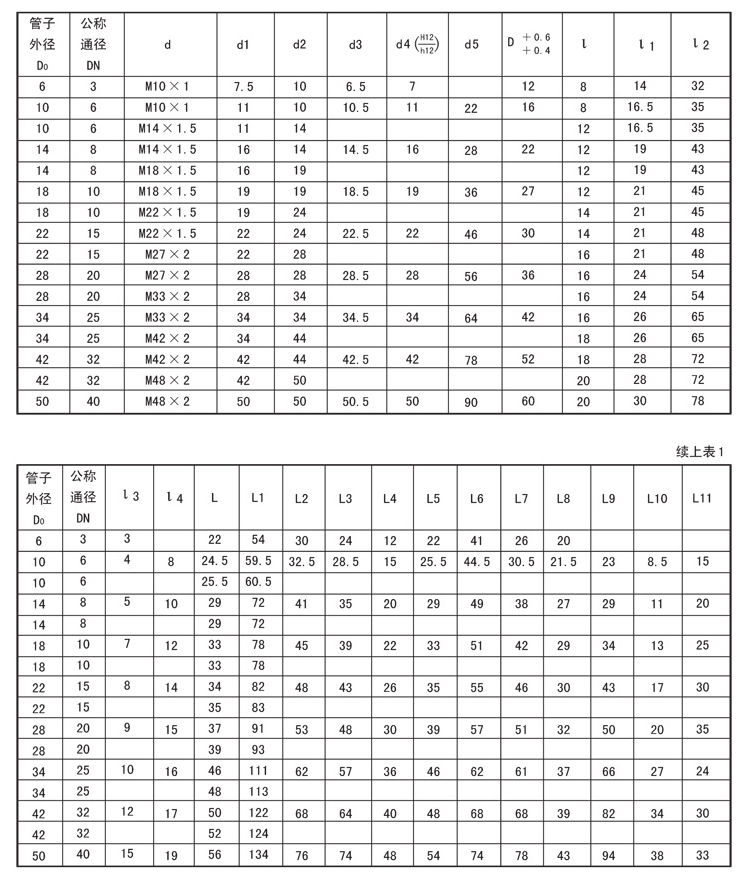

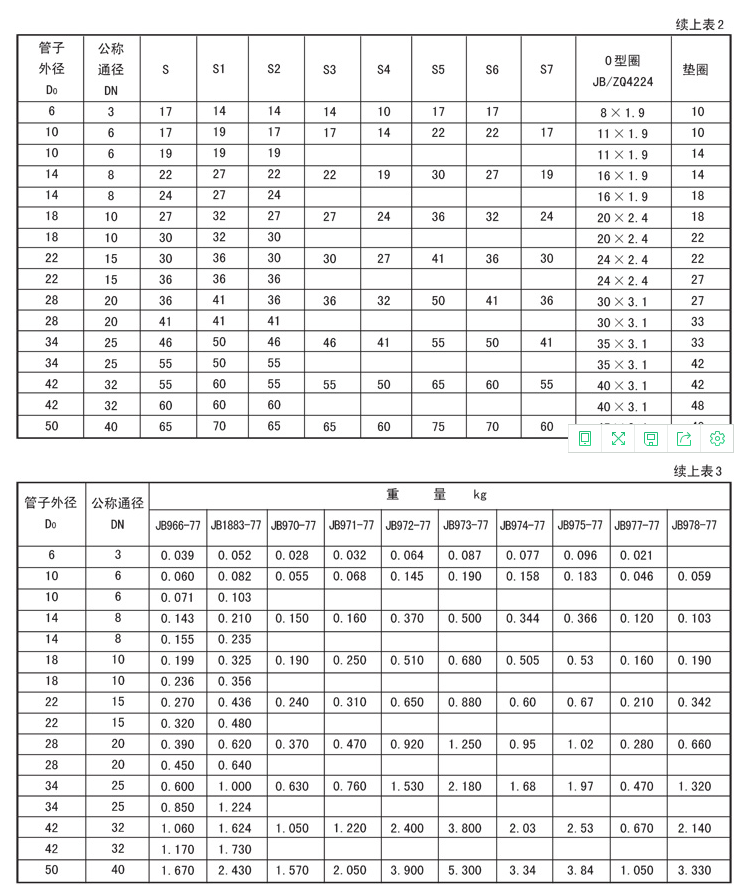

五、外形尺寸

启东市博强冶金设备制造有限公司

启东市博强冶金设备制造有限公司


四、标记说明

 a、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通管接头:
  管接头 18-M22 × 1.5 JB/966-77
 b、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通长管接头:
   管接头 18-M22×1.5 JB/1883-77
 c、管子外径D0为28mm的焊接式端直通管接头:
   管接头 28 JB970-77
 d、管子外径D0为28mm的焊接式直角管接头:
   管接头 28 JB971-77
 e、管子外径D0为18mm的焊接式三通管接头:
   管接头 18 JB972-77
 f、管子外径D0为18mm的焊接式四通管接头:
   管接头 18 JB973-77
 g、管子外径D0为28mm的焊接式隔壁直通管接头:
   管接头 28 JB974-77
 h、管子外径D0为28mm的焊接式隔壁直通角管接头:
   管接头 28 JB975-77
 i、管子外径D0为28mm的焊接式分管管接头:
   管接头 28 JB977-77
 j、管子外径D0为28mm的A型焊接式铰管接头:
   管接头 28A JB978-77
